電力9社の変電所箇所数,変電所出力の推移

はじめに

電気事業連合会の電力統計情報を基に,電力 9 社*1の変電所*2箇所数,変電所出力の年度推移(1963 ~ 2018 年度)をグラフ化してみた。

www.fepc.or.jp

(参考)変電所の役割

変電所は電圧の変成(電力を経済的に輸送するために行う。主として変圧)と電力の集中,あるいは配分を主な目的として設けられる。この他変電所は電力の品質を維持し,設備を保全するために,電圧調整,電力潮流制御,系統安定度の向上並びに送配電線および変電所自身の保護(関連設備の電気的あるいは機械的保護)を行っている。

electrical-engineer.hatenablog.jp

変電所箇所数の推移

電力各社の変電所箇所数

電力 9 社それぞれの変電所箇所数の年度推移を下図に示す。

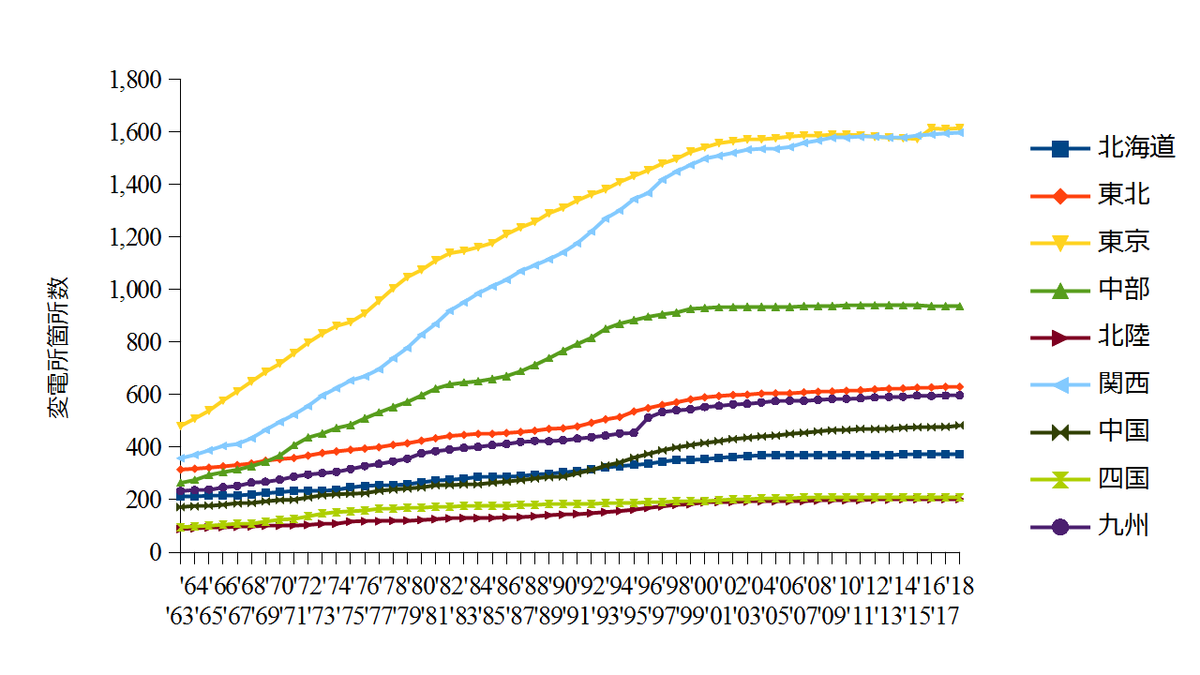

電力9社の変電所箇所数の推移

電力9社の変電所箇所数の推移

変電所箇所数は,1963 ~ 2018 年度のほとんどの年度で東京電力が最も多く,次いで関西電力となっている。
東京電力関西電力ともに 2018 年度時点の変電所個所数は 1,600 箇所程度である。

1990 年代後半まで,各社の変電所箇所数は年々増加していたが,2000 年以降は横ばいとなっている。
関西電力中国電力は,1990 年代後半以降も,変電所個所数はやや増加しているように見える。

9 電力合計の変電所箇所数

9 電力合計の変電所箇所数の年度推移を下図に示す。

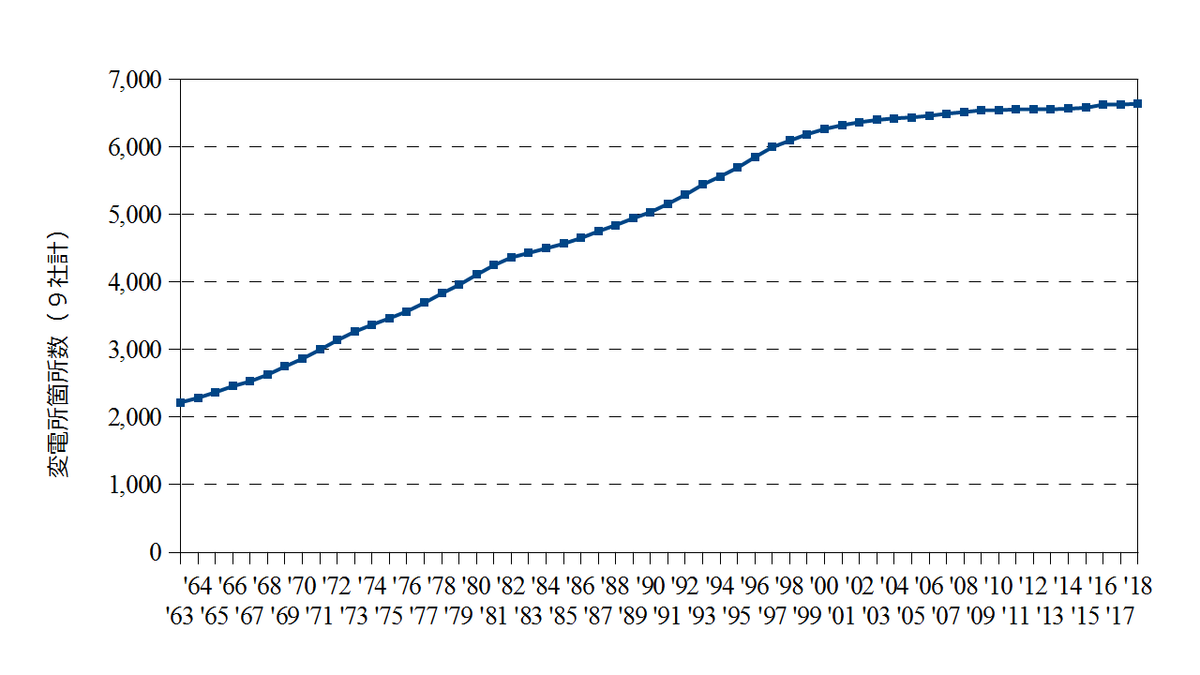

変電所箇所数(9社計)の推移

変電所箇所数(9社計)の推移

1990 年代後半まで,変電所箇所数は増加傾向にあったが,2000 年以降は横ばいとなっている。

なお,変電所の箇所数は,2018 年は 6,643 箇所であり,1963 年の 2,219 箇所に比べ,約 3.0 倍となっている。

変電所出力の推移

電力各社の変電所出力

電力 9 社それぞれの変電所出力の年度推移を下図に示す。

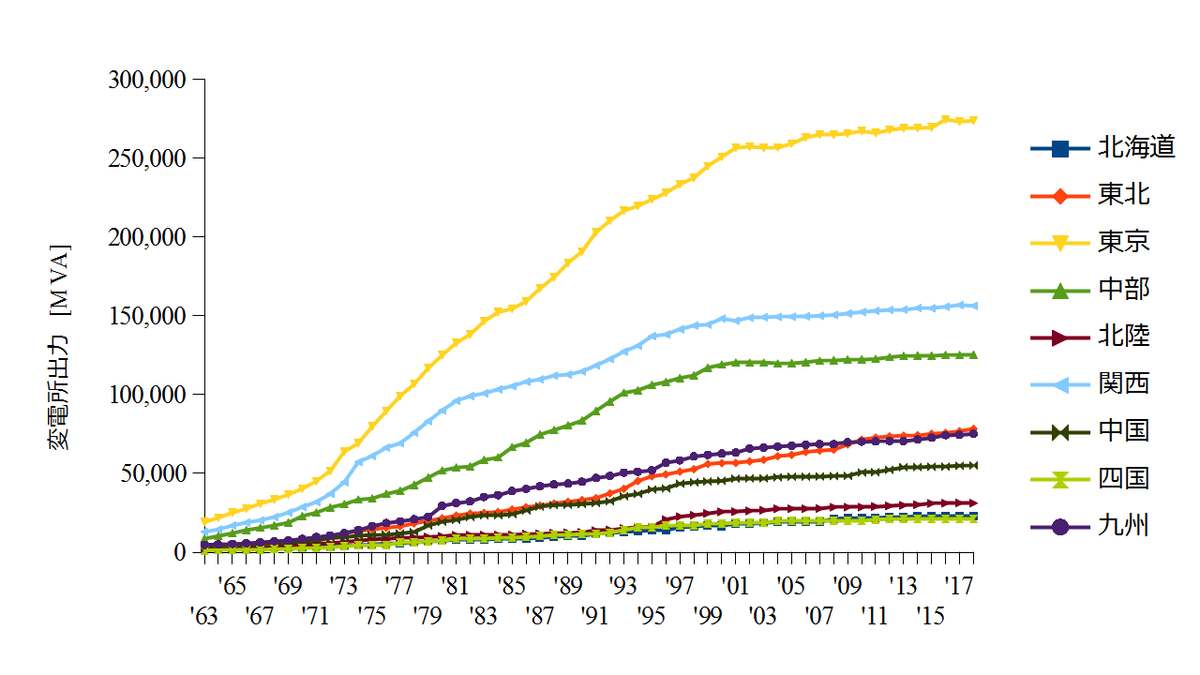

電力9社の変電所出力の推移

電力9社の変電所出力の推移

1963 年度以降,変電所出力は東京電力がトップ,次いで関西電力中部電力である。
東京電力は,関西電力の変電所出力の約 2 倍となっており,他の追随を許す気配すら感じられない。

変電所箇所数と同様,1990 年代後半まで,各社の変電所出力は年々増加しているが,2000 年以降,出力の伸びは鈍化している。※東北電力の変電所出力は,2000 年以降も伸びを継続している。

9 電力合計の変電所出力

9 電力合計の変電所出力の年度推移を下図に示す。

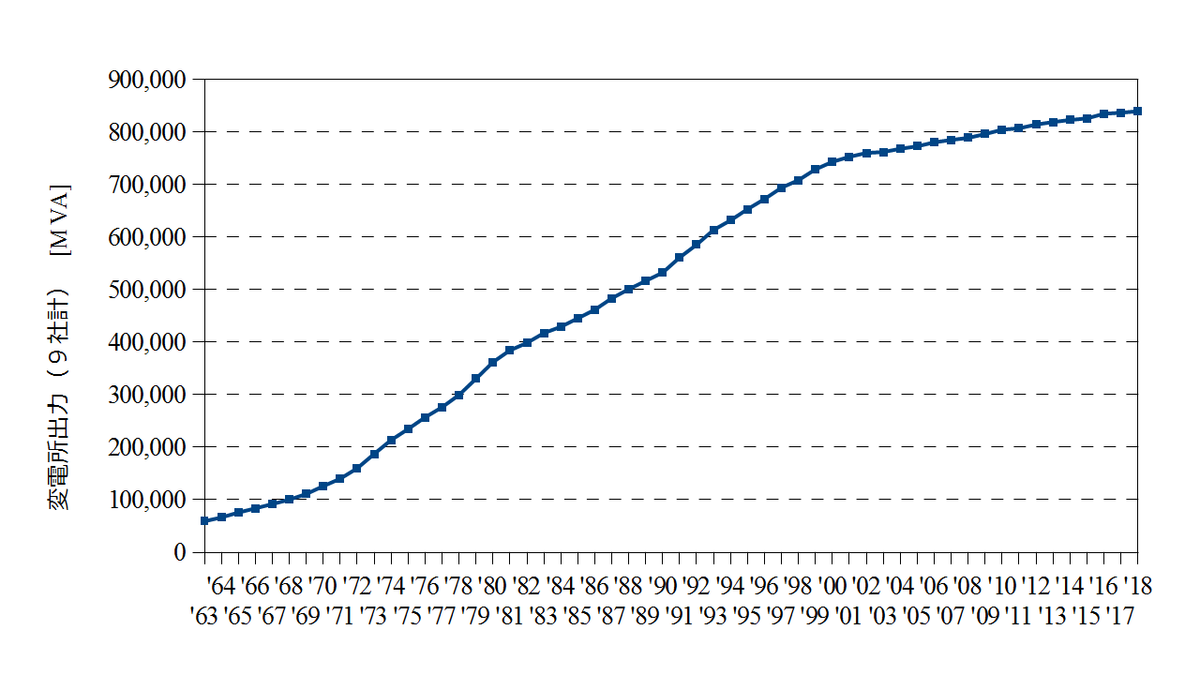

変電所出力(9社計)の推移

変電所出力(9社計)の推移

電力 9 社の変電所出力の推移を見ると,1990 年代後半までの変電所出力の伸びに比べて鈍化しているが,2000 年以降も変電所出力は増加を続けている。

なお,変電所出力は,2018 年度は 839,614 MVA であり,1963 年度の 59,160 MVA に比べ,約 14 倍となっている。

変電所出力/変電所箇所数

電力各社の変電所出力/変電所箇所数

電力9社の変電所出力を変電所箇所数で除した結果を下図に示す。

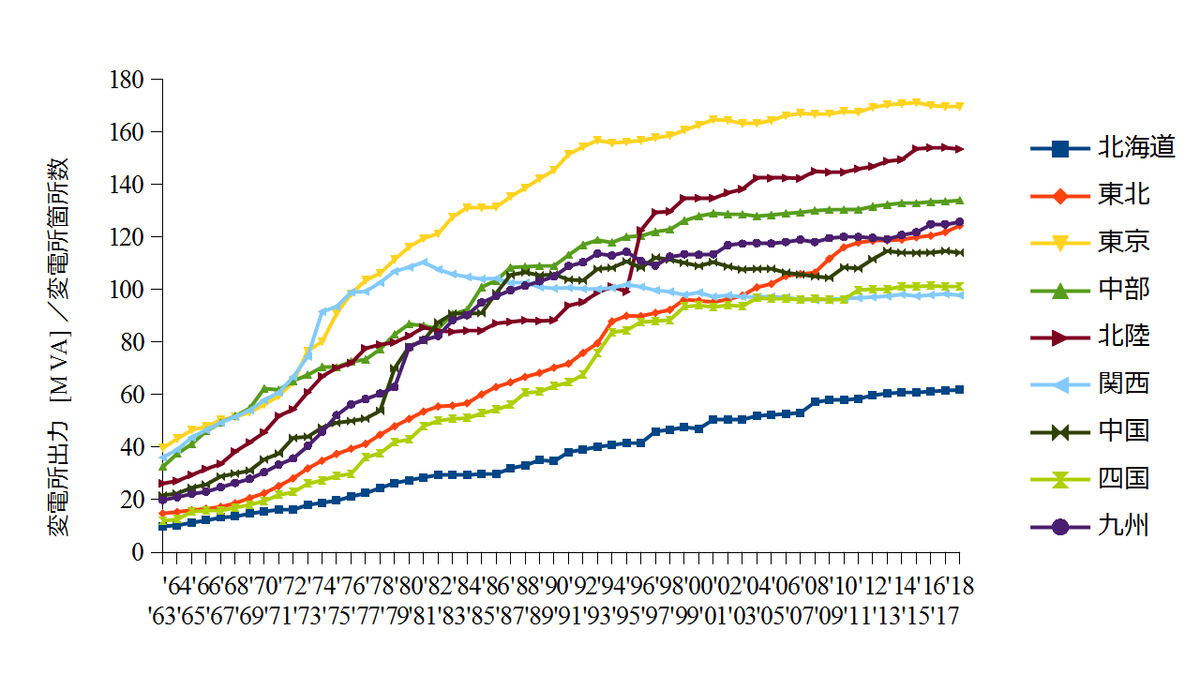

電力9社の変電所出力/箇所数の推移

電力9社の変電所出力/箇所数

ほとんどの電力会社では変電所出力/箇所数は増加傾向にあるが,関西電力だけは1980 年頃をピークに減少に転じている。

変電所出力/箇所数のトップは東京電力であるが,次いで北陸電力となっている。

大需要地を有する中 3 社(東京電力関西電力中部電力)が上位を占めていると思っていたが,思いがけない結果となった。

変電所出力を変電所個所数で除した数字から,各社の設備形成の考え方の一端が垣間見られる気がする。

9 電力合計の変電所出力/箇所数

9 電力合計の変電所出力を,やはり 9 電力合計の変電所箇所数で除した値の推移を下図に示す。

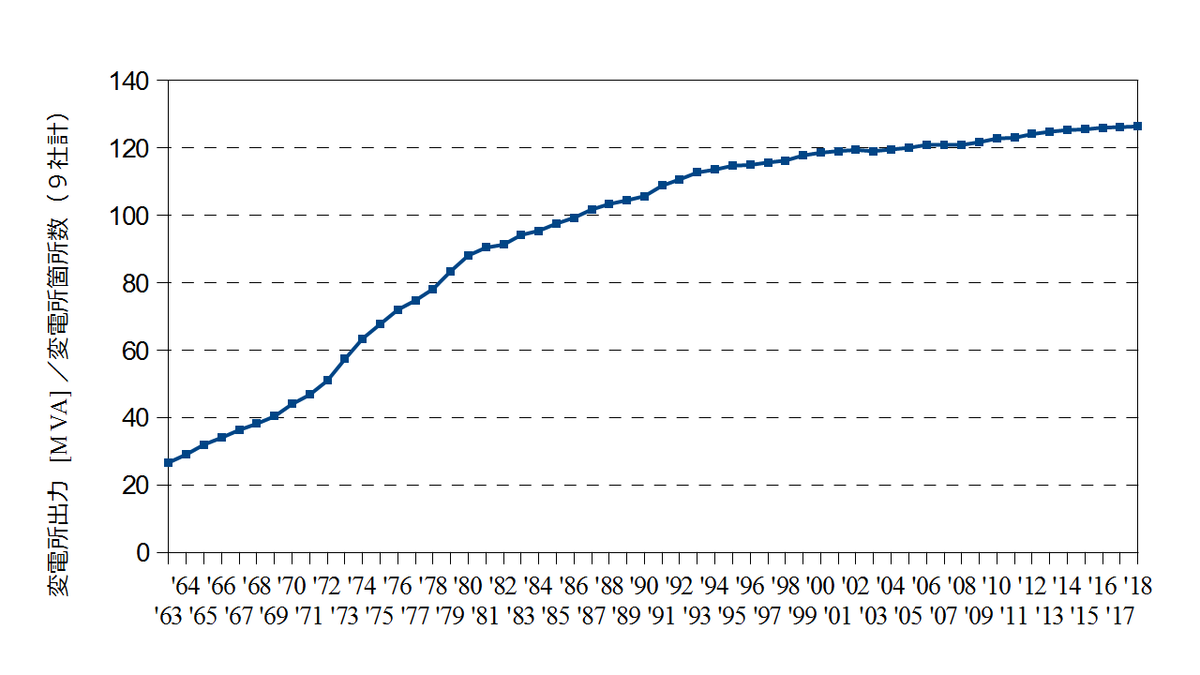

変電所出力/箇所数(9社計)の推移

変電所出力/箇所数(9社計)の推移

 電力 9 社の変電所出力/箇所数は,1963 年度以降,一貫して増加を続けていることがわかる。

増加の傾向は,1990 年頃を境として鈍化しているように見える。

なお,変電所出力/箇所数は,2018 年度は 126.4 MVA /箇所であり,1963 年度の 26.7 MVA/箇所に比べ,約 4.7 倍となっている。

電力供給が一番わかる (しくみ図解)

電力供給が一番わかる (しくみ図解)



更新履歴

  • 2019年10月26日 新規作成
  • 2022年3月27日 「変電所」のリンクを追加

*1:北海道電力東北電力東京電力中部電力北陸電力関西電力中国電力四国電力九州電力

*2:変電所(へんでんしょ)は,電力系統中で電気の電圧や周波数の変換(変電)を行い,各系統の接続とその開閉を行って,電力の流れを制御する電力流通の拠点となる施設である。英語の "(electrical) substation" の文字を取り,SSまたは,S/Sと略される。
